運算子庫：硬體平台
此運算子代表 RGB 線掃描 GigE Vision 攝影機與VisualApplets 之間的影像資料介面。 此運算子需要一個類型為CAM 的 VisualApplets 資源。 請在資源對話方塊中設定攝影機的資源索引。 資源索引 0 將相機映射至埠 0，索引 1 映射至埠 1，以此類推。 如需更多資訊，請參閱「裝置資源的分配」。

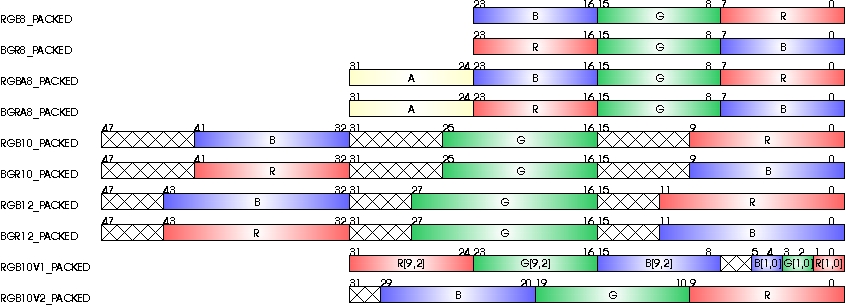

此運算子可進行設定，以支援 GigE Vision 標準所指定的不同資料格式。 下圖說明了這些資料格式。
注意
- RGBA8_PACKED 和 BGRA8_PACKED 會傳輸 alpha 通道。 然而，攝影機埠的連結規格為 RGB。 因此，alpha 通道（第 4 個通道）會在攝影機埠內被截斷，僅有其餘三個 R、G 和 B 通道會傳輸至輸出連結。 若需要第 4 個成分，請使用 CameraGrayArea 並將格式設定為 MONO8。 這 4 個提供的像素將構成一個 RGBA 像素。 接著，可依需求重新詮釋這些灰階像素。
- 攝影師會根據需要提取並對齊像素。 例如，將格式設定為 BGR8_PACKED 將迫使攝影師在內部交換 B 和 R 成分。 在輸出鏈路上，會提供一個完美的 RGB 像素。 此原則同樣適用於 RGB10V1 和 RGB10V2 格式。 攝影師將輸出 3 個串接的色組。
經過參數化的格式會進行轉換，以符合相機運算子的參數化輸出連結格式。 輸出連結可以設定為多種 Bit Width。 如果相機格式的 Bit Width 大於輸出連結中的參數化 Bit Width，轉換作業會透過在較低位元位置新增位元來執行。 然而，如果相機格式的 Bit Width 小於輸出連結上可用的位元數，則僅會使用最高有效位元。
此外，必須在輸出連結中指定可能的最大影像尺寸。 不過，實際傳輸的影像尺寸可以較小，但絕不能超過此參數化的最大值。
| 適用於硬體平台 |
|---|
| microEnable IV VQ4-GE/-GPoE |
| Link Parameter | Output Link O |
|---|---|
| Bit Width | {24, 30, 36} |
| Arithmetic | 無號數 |
| Parallelism | {2, 4} |
| Kernel Columns | 1 |
| Kernel Rows | 1 |
| Img Protocol | VALT_IMAGE1D |
| Color Format | VAF_COLOR |
| Color Flavor | FL_RGB |
| Max. Img Width | any |
| Max. Img Height | any |
